- El control de espesor de hielo AL.912 está diseñado, aparte de la función de regular el espesor de hielo del enfriador, suministra corriente a los medallones luminosos de las columnas.
Este control está basado, tanto la electrónica como el conexionado, en el modelo AL.908/AL.928Activación del control: El control se activa mediante la conductividad del agua con una lectura de espera de 30 segundos.
-Desactivación del control: El control se desactiva cuando el hielo cubre la sonda, con un tiempo de paro obligado mediante un microprocesador, predeterminado para este control, un paro de 21 minutos.
-Comprobación en ciclo de parada: Se puede comprobar en el ciclo de parada, si el control de espesor de hielo está activado, simplemente desenchufando el enfriador de cerveza y volviéndolo a enchufar, se pone el ciclo a cero, lo cual nos hará una lectura a los 30 segundos de enchufar a la red la máquina. Si la lectura del microprocesador corresponde a agua entre los bornes de la sonda, continuará su marcha hasta detectar hielo.
Si por el contrario, al efectuar dicha lectura detecta hielo, el enfriador se parará a los 30 segundos siguiendo su ciclo normal.
-Arranque del control: punteando la sonda, arranque instantáneo.
-Parada del control: Des punteando la sonda, parada instantánea.
-En esta función no se activa ningún ciclo de parada obligatoria
-Dos salidas de 12 V cc
CARACTERÍSTICAS TÉCNICAS
Alimentación: 230v ca. 50/60 Hz. Potencia absorbida: 3 VA máximo Relé:1 contacto
Intensidad máxima en los contactos del relé: 16 A
carga resistiva.)
Tipo de sonda: 2 electrodos
Tensión media en bornes de la sonda: 33uv (microvoltios) Intensidad media en bornes de la sonda.
Inf. a 1ua microampério)
Resistencia crítica activación: 35.000 ohms Resistencia crítica desactivación: 105.000 ohms
Temperatura de funcionamiento: -10ºC a 70ºC.
Fuente de alimentación 15 W con dos salidas a 12 V cc
En nuestros modelos de la serie 9, el tipo de señal, es un pulso continuo de 5 microsegundos, la
orriente que pasa por los bornes de la sonda es de 2,628 minutos al año.
Fuente de alimentación 15 W con dos salida de 12 V c.c.
ENSAYOS1 - Sonda al aire, sin contacto con agua.
2 - Sonda con muestra de agua con un nivel mínimo de detección de conductividad.
3 - Sonda con muestra de agua de la red de Aguas de Barcelona.
Las mediciones tomas han sido: frecuencia, tipo de señal, tensiones y corrientes.
RESULTADOS DEL ENSAYO
ENSAYO MUESTRA DE AGUA
MEDICION SIN AGUA MÍNIMA CONDUCTIVIDAD AGUA DE RED
|
TIPO DE SEÑAL |
PWM, pulso continúo PWM, pulso continúo PWM, pulso continúo de 5uS de 5uS de 5uS |
|
ESTADO RELÉ |
Off On On |
|
Fr |
1Hz 1Hz 1Hz |
|
Vpp(5uS) |
5.30V 5.12V 4.24V |
|
Vrms |
9.36uV 9.05uV 7.49uV |
|
Vdc |
0.26uV 0.25uV 0.21uV |
|
Irms |
0.0uA < 1uA < 1uA |
|
Idc |
0.0uA < 1uA < 0.1uA |
Donde:
Fr: Frecuencia. Vpp: Tensión pico-pico. Vrms: Tensión eficaz. Vdc: Tensión media o DC. Irms: Intensidad eficaz. Idc: Intensidad media o DC.
RESULTADOS OBTENIDOS
El calculo o medición de la corriente que fluye entre bornes de la sonda se ha realizado mediante la simulación de la impedancia del agua haciendo uso de una resistencia variable a modo de carga en extremos de la sonda de medición conectada a los circuitos, se ha ajustado el valor de la resistencia hasta conseguir el mismo valor de Vrms obtenido en el ensayo con muestra de agua. Una vez conseguido el valor de impedancia del agua y el valor de Vrms aplicado en sonda se puede calcular el paso de corriente real (Irms) que fluye a través del agua.

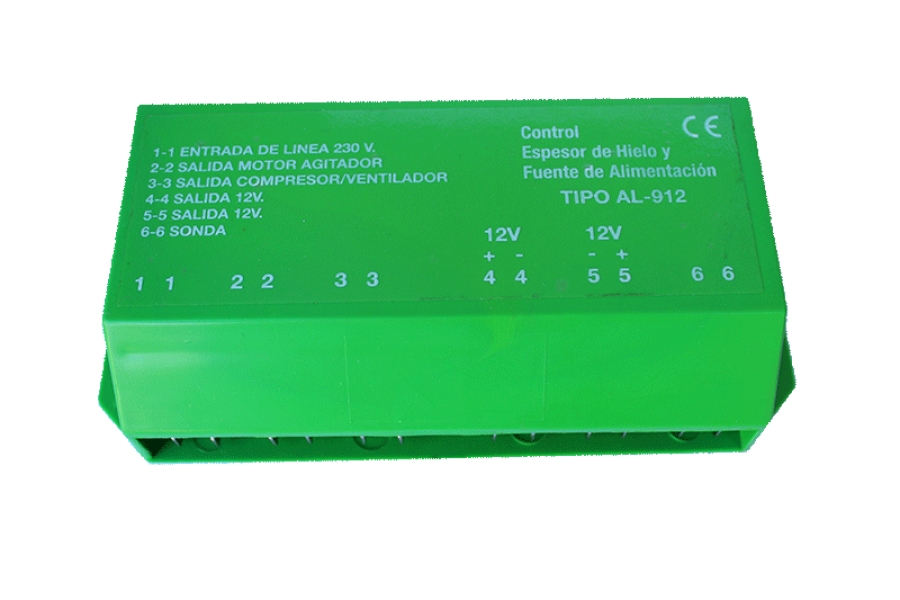

CONEXIONES
1-1 ENTRADA DE LINEA 230 V.
2-2 SALIDA MOTOR AGITADOR.
3-3 SALIDA COMPRESOR/VENTILADOR.
4-4 SALIDA 12 V. + -
5-5 SALIDA 12 V. - +
6-6 SONDA
