REGULADOR ESPESOR DE HIELO AL 912 115V

-  El control de espesor de hielo AL.912 está diseñado, aparte de la función de regular el espesor de hielo del enfriador, suministra corriente a  los medallones luminosos de las columnas.

Este control está basado, tanto la electrónica como el conexionado, en el modelo AL.908/AL.928
Activación del control: El control se activa mediante la conductividad del agua con una lectura de espera de 30 segundos.
-Desactivación del control: El control se desactiva cuando el hielo cubre la sonda, con un tiempo de paro obligado mediante un microprocesador, predeterminado para este control, un paro de 21 minutos.
-Comprobación en ciclo de parada: Se puede comprobar en el ciclo de parada, si el control de espesor de hielo está activado, simplemente desenchufando el enfriador de cerveza y volviéndolo a enchufar, se pone el ciclo a cero, lo cual nos hará una lectura a los 30 segundos de enchufar a la red la máquina. Si la lectura del microprocesador corresponde a agua entre los bornes de la sonda, continuará su marcha hasta detectar hielo.
Si por el contrario, al efectuar dicha lectura detecta hielo, el enfriador se parará a los 30 segundos siguiendo su ciclo normal.
-Arranque del control: punteando la sonda, arranque instantáneo.
-Parada del control: Des punteando la sonda, parada instantánea.
-En esta función no se activa ningún ciclo de parada obligatoria
-Dos salidas de 12 V cc


CARACTERÍSTICAS TÉCNICAS

Alimentación: 115v ca. 50/60 Hz. Potencia absorbida: 3 VA máximo Relé:1 contacto

Intensidad máxima en los contactos del relé: 16 A

carga resistiva.)

Tipo de sonda: 2 electrodos

Tensión media en bornes de la sonda: 33uv (microvoltios) Intensidad media en bornes de la sonda.

Inf. a 1ua microampério)

Resistencia crítica activación: 35.000 ohms Resistencia crítica desactivación: 105.000 ohms

Temperatura de funcionamiento: -10ºC a 70ºC.

Fuente de alimentación 15 W con dos salidas a 12 V cc

En nuestros modelos de la serie 9, el tipo de señal, es un pulso continuo de 5 microsegundos, la

orriente que pasa por los bornes de la sonda es de 2,628 minutos al año.

Fuente de alimentación 15 W con dos salida de 12 V c.c.

ENSAYOS

Las pruebas o ensayos realizados en el circuito han tenido una duración máxima de una hora donde se han tomado diferentes mediciones en la sonda haciendo uso de un osciloscopio y un multímetro. El ensayo se ha realizado para tres situaciones de funcionamiento diferentes:
1 - Sonda al aire, sin contacto con agua.
2 - Sonda con muestra de agua con un nivel mínimo de detección de conductividad.
3 - Sonda con muestra de agua de la red de Aguas de Barcelona.
Las mediciones tomas han sido: frecuencia, tipo de señal, tensiones y corrientes.

RESULTADOS DEL ENSAYO

ENSAYO MUESTRA DE AGUA



         MEDICION                                SIN AGUA                           MÍNIMA CONDUCTIVIDAD            AGUA DE RED



TIPO DE SEÑAL

PWM, pulso continúo             PWM, pulso continúo              PWM, pulso continúo

de  5uS                                       de  5uS                                       de  5uS

ESTADO RELÉ

Off                                               On                                               On

Fr



1Hz                                              1Hz                                              1Hz

Vpp(5uS)



5.30V                                          5.12V                                          4.24V

Vrms



9.36uV                                        9.05uV                                        7.49uV

Vdc



0.26uV                                        0.25uV                                        0.21uV

Irms

0.0uA                                          < 1uA                                          < 1uA

Idc



0.0uA                                          < 1uA                                        < 0.1uA



Donde:

Fr: Frecuencia.  Vpp: Tensión pico-pico.   Vrms: Tensión eficaz.  Vdc: Tensión media o DC.  Irms: Intensidad eficaz.  Idc: Intensidad media o DC.



RESULTADOS OBTENIDOS
El calculo o medición de la corriente que fluye entre bornes de la sonda se ha realizado mediante la simulación de la impedancia del agua haciendo uso de una resistencia variable a modo de carga en extremos de la sonda de medición conectada a los circuitos, se ha ajustado el valor de la resistencia hasta conseguir el mismo valor de Vrms obtenido en el ensayo con muestra de agua. Una vez conseguido el valor de impedancia del agua y el valor de Vrms aplicado en sonda se puede calcular el paso de corriente real (Irms) que fluye a través del agua.

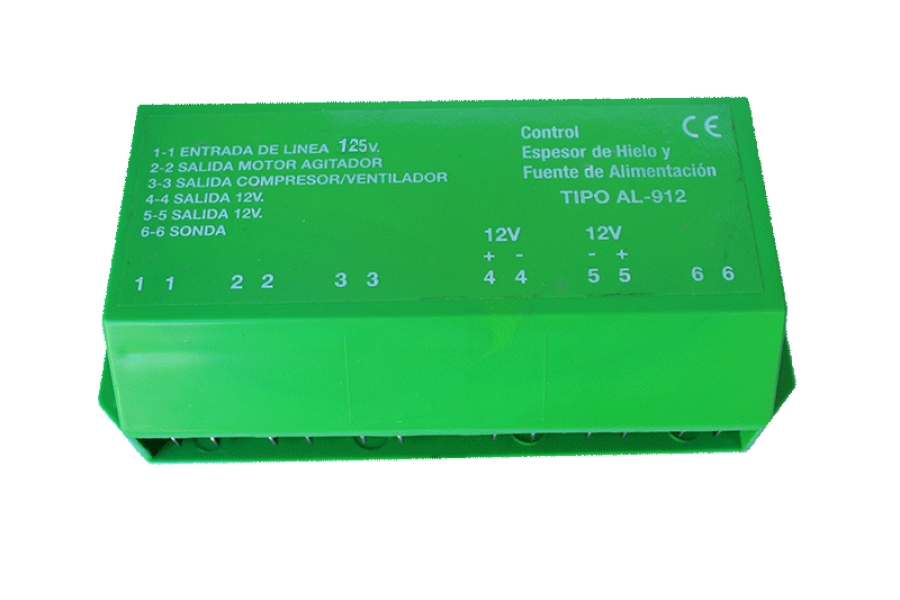

CONEXIONES


1-1 ENTRADA DE LINEA 115 V.
2-2 SALIDA MOTOR AGITADOR.
3-3 SALIDA COMPRESOR/VENTILADOR.
4-4 SALIDA 12 V. + -
5-5 SALIDA 12 V. - +
6-6 SONDA
